溝鉋 （10）溝鉋、（みぞかんな） 溝鉋 （10）溝鉋、（みぞかんな）
| 溝鉋とは敷居（しきい）鴨居(かもい)溝の中などを仕上げ削りするのに用いる、それぞれ溝の巾によって溝鉋を使い分けます。 説明では主に使う場合を書いていますが、ちょっと理解して頂けたら同じような理屈で使えます。多種多様な大工道具の一部を紹介します。誤字、脱字、間違いはご容赦ください |
|
| 底取り鉋 （そことりかんな） |
■底取り鉋（そことりかんな）底取りとは溝仕上げ鉋です。 敷居や鴨居の類の凹の底面を仕上げる∟面の内側などの仕上げ削り作業にも使います、一般には刃巾、7分を多く使いますが、5分～1寸2分位の巾ものをよく使います。 ※電動溝突きが無かった時代には「カラ突き」「もといち」と言われる溝掘り道具も有りました現在見かける事はもなく骨董道具になってしまいました。 |
| 脇取り鉋 （わきとりかんな） |
■脇取り鉋（わきとりかんな）脇取りとは溝の側面を仕上げる鉋です。 上記関連道具・・・底取りは底を仕上げますが「脇取り」は溝の縦の部分を仕上げます。 形状は左削り用と右削り用があり又大小のタイプがあります。 一般には左面削り（右利き用）が多いですが逆目が収まらない材の場合は右面削りを使います。 |
| 小穴突き （こあなつき） |
■小穴突き（こあなつき） 、細い溝を側面定規にスライドさせ突いたりする道具です、1分～3分位有ります、これ以上幅の広いものを「もといち」と呼んでいましたが正式名称でないかも知れません。 |
| 面取り鉋 （めんとりかんな） |
■面取り鉋（面取り専用鉋） 鉋糸面から大きな面まで正確に取れます、画像の矢印の巾によって面の大きさか設定できます。 ガイド調整によって面の大きさを決める事ができ、鉋屑が出なくなるまで削ります。角度は45度、限定です。 |
| 溝堀道具 殻付き「からつき」 |
私が小僧の時始めて溝を付いた使った事がある昔の溝堀手道具です。 （一般的・・・主に鴨居の7分溝を作ります※刃幅※は色々あると思いますが画像は6分幅の刃です） 殻付きの使い方 鴨居7分溝を掘る場合、鴨居加工の木材に7分幅の墨を打つ→墨は7分幅だが鉋は6分なので手動で墨からはみ出ないように引いて削っていく（表現としては・引っ張�て削っていく・付いていく・削っていく・こんな感じ）深さは鉋台が凸（鉋台は文字の逆さ形状）になっているので、その深さまで付いていきます。かなりの引く力が要るので図の様な握りて（穴）付いたものが多いです。 溝の仕上げ 手動で引っ張�って付くので、真っ直ぐになっていない分墨の7分の線まで脇取鉋（左右の使い勝手ありますが右勝手しかない場合は材料を上下回して使う事があります）で削って仕上げ、底は底とリ鉋で仕上げます。 |
| 溝堀道具 元市「もといち」 |

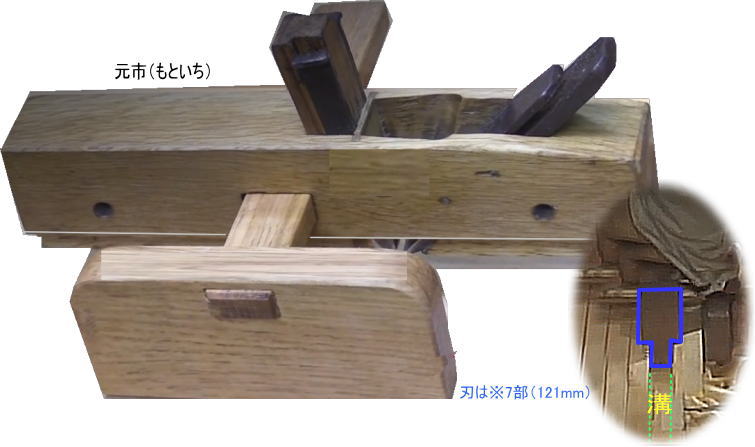

元市（もといち） この溝堀鉋はもといちみぞ鉋の進化したような溝付きで「横にスライド定規が付いているので位置の調整して溝を付いて行きます※但し木外の側面の刷り定規側は真っ直ぐに仕上げて置く事が重要条件です 昔の事で記憶も定かではないが、確かこの刃先は7分出会った気がします、定規擦りに掘って（削って）行くので、そこそこ綺麗な溝が掘れたと思いますが多少は脇取/底とリ仕上げたと思います。 |
